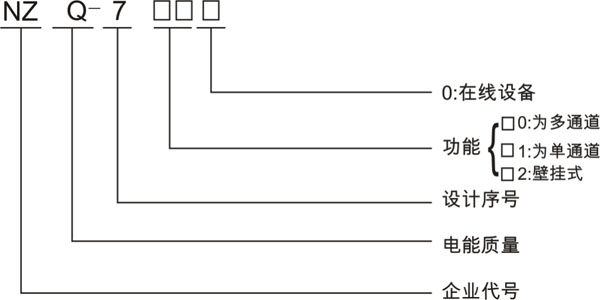

型号及含义：
产品概述：

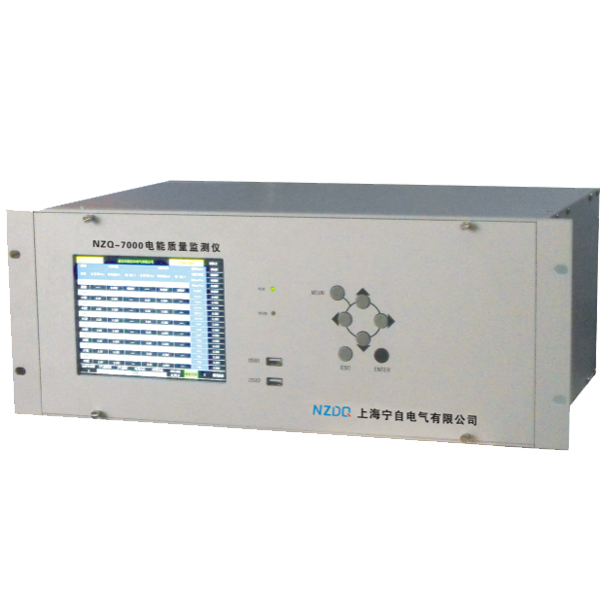

上海宁自电气有限公司生产NZQ-7系列电能质量监测仪能实现电能质量参数测量，该设备安装在供电系统变电站、用户站、及铁路牵引站，监测供电线路电能质量是否符合国家标准及对用户进行电能质量考核的专业在线监测设备，并在参数超标时输出报警信号。分布在各监测点NZQ-7000通过通讯网与电能质量监督管理中心主机构成电能质量监督管理网络，以实现区域内电能质量监测、管理与控制的要求。测试参数：
◆电流真有效值、基波有效值、2～63次谐波有效值；
◆电压2～63次谐波的含有率、总畸变率；
◆功率因数、相移功率因数；
◆基波视在功率、基波有功功率、基波无功功率、谐波功率；
◆电压偏差；
◆三相电压不平衡度、正序、负序、零序；
◆电网频率；
◆电压波动与闪变值（长期闪变值（Plt）、短期闪变值（Pst））。
◆电压骤升、骤降、短时中断。
◆电能质量超标波形记录。
技术指标：
◆频率测量范围：48～52HZ，中心频率50HZ
◆频率测量条件：信号基波分量不小于80％F.S.
◆频率测量误差: ≤0.01HZ
◆基波电压允许误差：≤0.2％F.S.
◆基波电流允许误差：≤0.5％F.S.
◆输入电流量程：1Arms, 5Arms
◆三相电压不平衡度：≤0.2％
◆电压谐波总畸变率：≤0.2％
◆基波电压（电流）之间相位差的测量误差≤0.5°
◆同次谐波电压和谐波电流相位差测量误差≤0.5h（°）
◆谐波测量精度符合GB/T14543-93规定A级测量精度
◆单通道采样率：12.8K
◆通讯接口：RJ45,GPRS,RS485,RS232。
