产品详细介绍

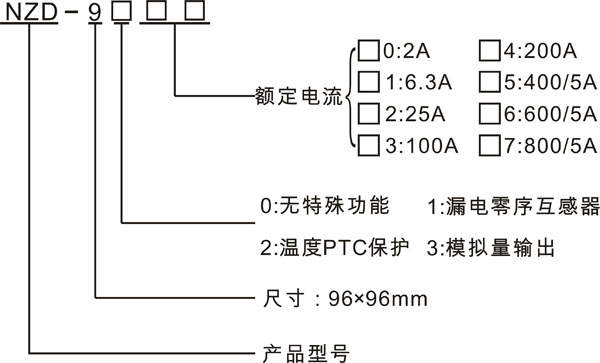

型号及含义:
产品概述：

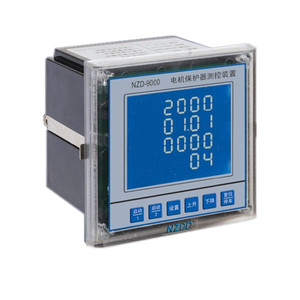

NZD-90系列电动机保护测控装置(以下简称测控装置)，是由我司在多年研制生产电动机保护产品经验及充分研究国内外产品、用户需求和低压抽屉柜的基础上新一代全功能综合测控装置。该测控装置具有先进的现场总线，基于微处理器技术，采用模块化结构；由微处理器来执行电动机监测控制功能，与接触器、软起动器、塑壳断路器配合为低压交流电动机及低压线路回路提供了一整套集控制、保护、监测和总线通讯于一体的解决方案。取代了热继电器、热保护器、漏电保护器、欠电压保护器，取消了时间继电器、中间继电器、辅助继电器、电流互感器、仪表、控制和选择开关、指示灯、可编程控制器、变送器等多种附加元件，大大简化了系统接线的难度；避免了因电机过载、堵转、断相、三相电流不平衡、过欠压、漏电等故障而导致的生产事故；是智能化MCC的理想选择。本装置适用于交流50HZ，额定电压AC380V/660V，额定电流在800A及以下的交流异步电动机，广泛用于电力、石化、轻工、煤炭、纸业、钢铁、冶金、纺织等行业。
测量及管理功能：
●测量电压Ua、Ub、Uc，可内部计算有功电度和无功电度，也可接入外部电度脉冲
●测量三相电流Ia、Ib、Ic及零序电流I0 和负序电流，1路4-20mA输出，变送输出任一测量值
●测量有功功率P、无功功率Q以及功率因数COSφ，纪录电动机全部运行时间及最后一次成功启动过程中最大电流
●测量频率f，两次起动间的最小时间间隔及允许再起动控制功能
●电流不平衡度
●温度PTC及漏电零序保护功能
●断路器分合、刀闸位置、熔丝等开关量信号
●保护动作信息；记录量达96 条，循环记录显示
●遥测、遥信、遥控、遥脉等四遥功能
●单元运行状态的监测和控制
●远方定值管理、对时、信号复归等系统管理功能
●支持Modbus协议和Profibus--DP协议
控制:
●远方遥控输出，用户面板控制输出
●输入与输出采用可编程逻辑控制，轻松实现控制联锁、互锁
●采用汉字大液晶，显示各种测量数据，开关量输入状态、继电器输出状态、通讯状态，时钟，SOE 信息等，各种信息一目了然
